لحام TIG المداري الدقيق المكتبي FYID لأنابيب أشباه الموصلات والمختبرات — من 3 مم إلى 12 مم

نظام لحام TIG مداري صغير مكتبي لأنابيب الغاز في أشباه الموصلات، أجهزة المختبرات، وأنابيب الأدوية الحيوية — Φ3 ملم إلى Φ12 ملم، تصميم متكامل الكل في واحد

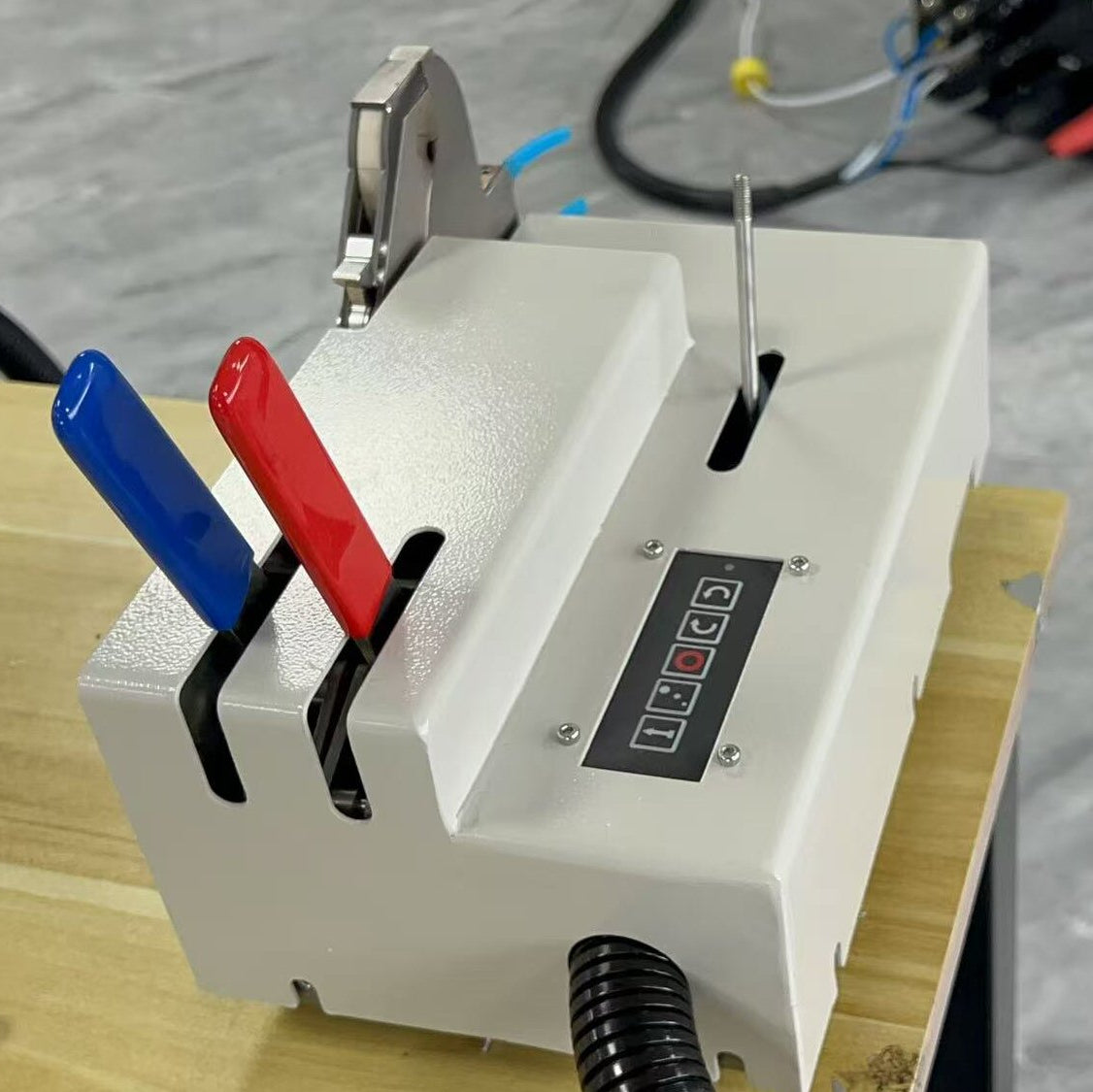

نظام اللحام المداري المكتبي الدقيق M12 من FYID-Feiyide هو محطة لحام مدارية أوتوماتيكية متكاملة تمامًا بتقنية GTAW (TIG) لأنابيب الفولاذ المقاوم للصدأ الرقيقة الجدران، والتيتانيوم، وسبائك عالية النقاء في نطاق القطر الخارجي من Φ3 ملم إلى Φ12 ملم. تم دمج مصدر الطاقة ونظام التحكم وخزان تبريد المياه بسعة 2.2 لتر في وحدة واحدة بأبعاد 500 × 380 × 300 ملم — وهي بصمة تناسب مقاعد المختبرات القياسية، داخل حجرة معدات الغرف النظيفة، أو في طاولة تصنيع خزانة الغاز دون الحاجة إلى تخطيط مخصص للمعدات.

يعالج هذا النظام تحدي اللحام المحدد لمفاصل الأنابيب ذات التجويف الدقيق حيث يكون اللحام اليدوي بتقنية TIG غير عملي من الناحية الفنية: عند قطر خارجي للأنبوب من Φ3 ملم إلى Φ6 ملم بسماكة جدار أقل من 0.5 ملم، يكون نطاق إدخال الحرارة بين الاختراق غير الكافي والاحتراق ضيقًا جدًا بحيث لا يمكن التحكم فيه يدويًا بثبات. تحكم لحام النبض بتقنية TIG في رأس اللحام المداري M12 — مع تيار الذروة القابل للتعديل بشكل مستقل، والتيار الأساسي، والتردد، ودورة العمل — يحافظ على إدخال الحرارة ضمن النطاق المطلوب في كل وصلة، وينتج لحامات فضية بيضاء خالية من الأكسدة قابلة للتكرار لا يمكن أن يضاهيها اللحام اليدوي بتقنية TIG على هذا النطاق.

لأنابيب أشباه الموصلات UHP والأنابيب الصيدلانية ذات القطر الأكبر من Φ6.35 ملم إلى Φ168 ملم، يغطي FXT20 برؤوس مغلقة C5–C170 النطاق الكامل على نفس منصة مصدر الطاقة.

مواصفات نظام M12 المكتبي — مصدر طاقة متكامل ورأس لحام مداري دقيق

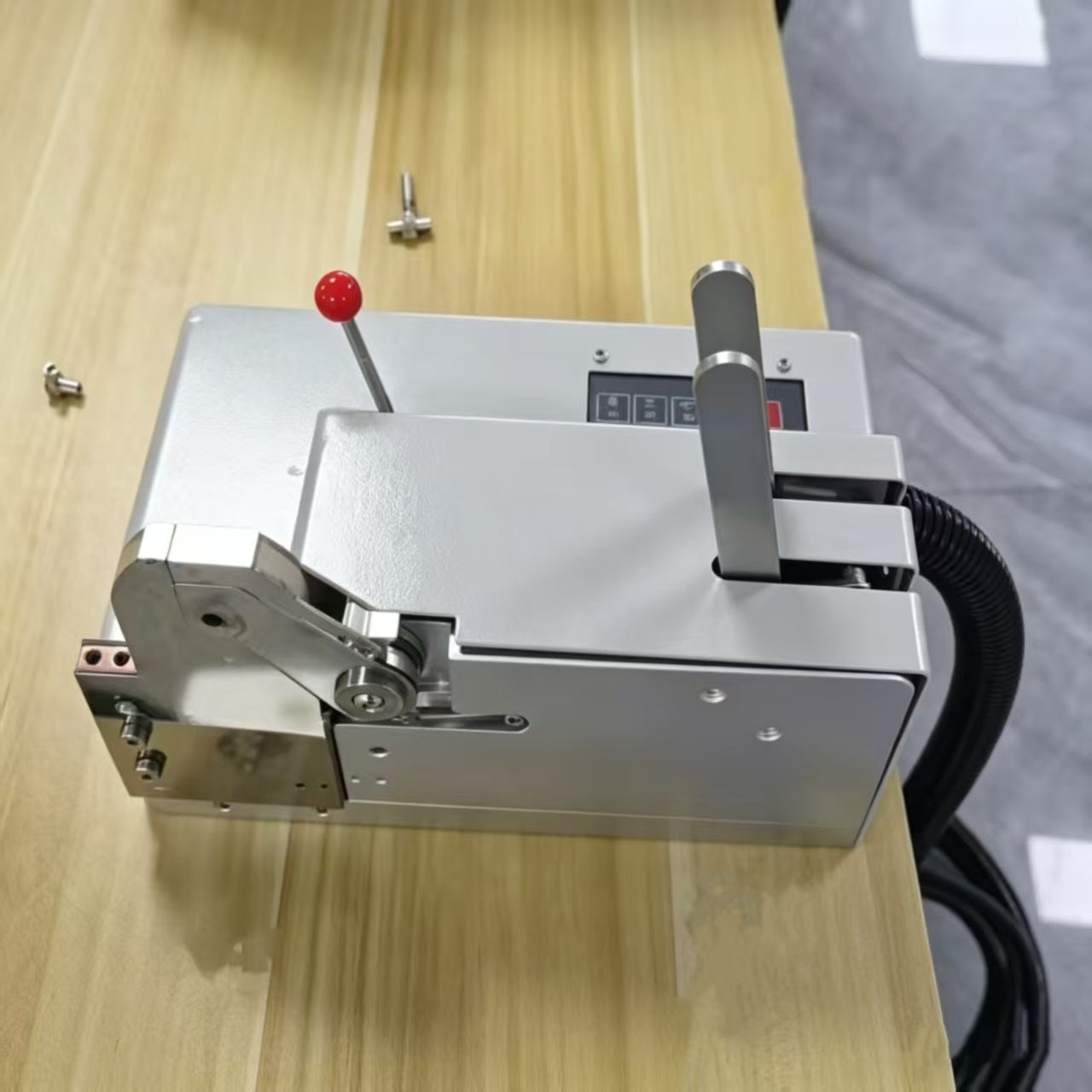

وحدة متكاملة ورأس لحام

رأس لحام M12 — قطر الأنبوب إلى مرجع الخلوص المحوري

التحكم في معلمات لحام النبض بتقنية TIG للأنابيب ذات التجويف الدقيق

عندما يكون قطر الأنبوب الخارجي أقل من Φ6 مم وسماكة الجدار أقل من 0.5 مم، فإن لحام النبض بتقنية DC TIG هو الوضع الوحيد لـ GTAW الذي يوفر تحكمًا كافيًا في إدخال الحرارة للحام بثبات دون احتراق. يتم برمجة معلمات النبض في نظام M12 — تيار الذروة، التيار الأساسي، تردد النبض (هرتز)، ودورة عمل النبض (%) — بشكل مستقل لكل جزء لحام. يذيب تيار الذروة المعدن الأساسي؛ ويسمح التيار الأساسي بالتصلب الجزئي قبل الذروة التالية، مما يمنع تراكم الحرارة. هذا التدوير الحراري المتناوب (تشغيل/إيقاف) يجعل اللحام الذاتي على أنبوب Φ3 مم بسماكة جدار 0.2 مم قابلاً للتحقيق بدون سلك حشو ودون الاحتراق الذي ينتجه القوس المستمر للتيار المستمر عند نفس متوسط التيار.

تخزن مكتبة معلمات الخبراء برامج نبض مؤهلة مسبقًا مفهرسة حسب قطر الأنبوب الخارجي وسماكة الجدار. لأبعاد الأنابيب الموجودة بالفعل في المكتبة، يختار المشغل البرنامج ويبدأ اللحام — لا يلزم حساب يدوي لمعلمات النبض.

التطبيقات الصناعية لنظام اللحام المداري المكتبي الدقيق M12

تصنيع أشباه الموصلات — توزيع الغازات الفرعية وأنابيب الأجهزة

تعمل البنية التحتية لتوصيل غازات مصانع أشباه الموصلات على نطاقين: نظام توزيع UHP الأساسي من مزرعة الغاز إلى أداة المعالجة، والذي يستخدم أنابيب Φ6.35 مم إلى Φ38 مم مغطاة بـ رؤوس FXT20 من سلسلة C المغلقة؛ وأنابيب الأجهزة وخطوط أخذ العينات الفرعية للمصانع، والتي تستخدم أنابيب Φ3 مم إلى Φ12 مم تربط محولات الضغط ووحدات التحكم في التدفق الشامل (MFCs) وكتل صمامات التوزيع (VMBs) بشبكة توزيع الغاز. تحمل أنابيب الأجهزة هذه نفس متطلبات النقاء التي تحملها خطوط الغاز الرئيسية — تنطبق حدود جسيمات وتلوث SEMI F20 على كل وصلة — ولكن عدد الوصلات لكل خليج أداة أعلى والوصول المادي أكثر تقييدًا.

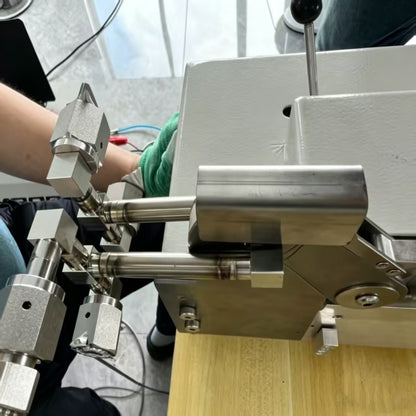

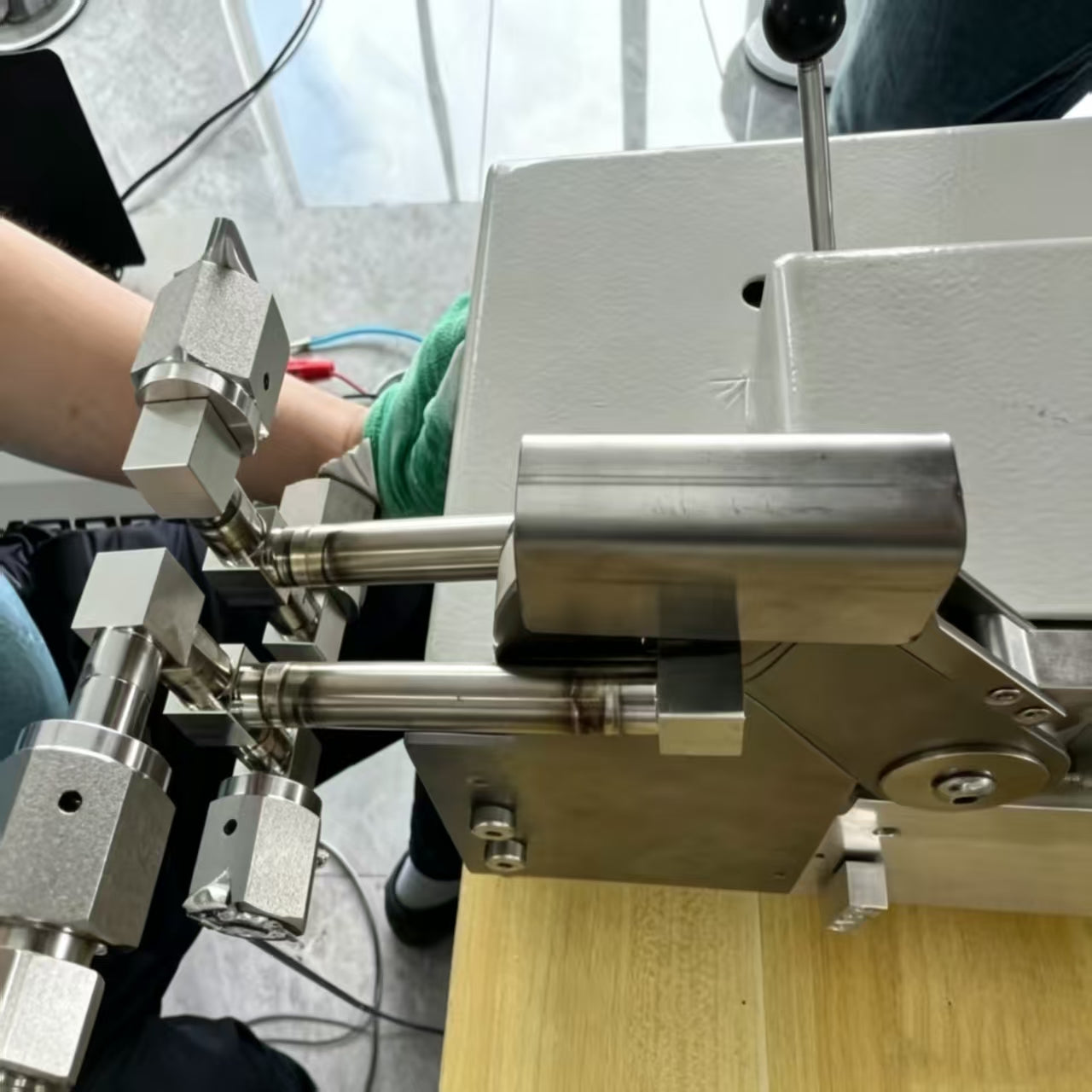

لا يمكن تحقيق اللحام اليدوي بتقنية TIG على أنابيب أجهزة الفولاذ المقاوم للصدأ من الدرجة EP 316L بقطر Φ3 مم إلى Φ6 مم بشكل ثابت عند التفاوتات التي يتطلبها SEMI F20: اختلاف طول القوس على هذا النطاق ينتج تباينًا في جودة السطح من وصلة إلى أخرى لا يمكن لأي لحام يدوي التحكم فيه. يزيل نظام M12 هندسة الرأس الثابتة والتحكم في لحام النبض بتقنية TIG متغير طول القوس تمامًا، وينتج لحامات داخلية فضية بيضاء متوافقة مع SEMI على كل وصلة في الدفعة. تسمح البصمة المتكاملة البالغة 500 × 380 × 300 مم بوضع الوحدة في طاولة تجميع خزانة الغاز دون الحاجة إلى مساحة أرضية مخصصة. تخزن مكتبة المعلمات المكونة من 200 مجموعة برامج مؤهلة لكل مواصفات أنابيب الأجهزة عبر نظام غاز المصنع، ويمكن استدعاؤها بخطوة واحدة على شاشة اللمس بين المهام.

الأنبوب المتوافق: فولاذ مقاوم للصدأ من الدرجة EP 316L، بقطر خارجي Φ3 مم – Φ12 مم، سمك جدار 0.2 مم – 1.5 مم. المعايير ذات الصلة: SEMI F20، SEMI F57، SEMI C10.

الصناعات الدوائية الحيوية والمختبرات — أنابيب العمليات ذات التجويف الصغير وخطوط الأجهزة التحليلية

تستخدم منشآت تصنيع وبحوث الأدوية الحيوية أنابيب فولاذية مقاومة للصدأ ذات تجويف صغير في سياقين مناسبين لنظام M12. أولاً، خطوط أخذ العينات للأجهزة التحليلية — التي تربط المحللات العملية المضمنة (مستشعرات الأشعة فوق البنفسجية، الرامان، الرقم الهيدروجيني، الأكسجين المذاب) بتيارات العملية في المفاعلات الحيوية وأنظمة الكروماتوغرافيا — تستخدم عادةً أنابيب 316L بقطر Φ3 مم إلى Φ6 مم بمتطلبات تشطيب السطح التي تتوافق مع مواصفات سطح التلامس مع العملية في ASME BPE. تُلحم هذه الخطوط بكميات صغيرة لكل مشروع ولكنها تتطلب نفس وثائق اللحام الخاصة بأنابيب العمليات الرئيسية لأنها أسطح تلامس مع المنتج بموجب ممارسات التصنيع الجيدة (GMP).

ثانياً، تحتاج مختبرات البحث والتطوير التي تبني أنظمة مخصصة للتعامل مع السوائل لزراعة الخلايا أو التخمير أو تطوير تخليق المواد الصيدلانية الفعالة إلى لحامات ذاتية موثوقة على أنابيب الفولاذ المقاوم للصدأ والتيتانيوم ذات القطر الصغير التي لا يستطيع فنيو المختبرات إنتاجها يدويًا. يجعل عامل الشكل المكتبي لنظام M12، ومتطلب تدريب المشغل ليوم واحد، ومكتبة المعلمات المحملة مسبقًا قابلة للنشر في بيئة البحث والتطوير بدون فني لحام مخصص أو تعديل في المنشأة. تنتج الطابعة الحرارية المدمجة وثائق لكل لحام تلبي متطلبات FDA 21 CFR الجزء 11 لتأهيل أجهزة المختبرات. لأنابيب العمليات ذات القطر الأكبر في نفس المنشأة — رؤوس CIP/SIP، حلقات WFI، خطوط نقل المنتج — يتعامل FXT20 برؤوس مغلقة C40–C120 مع أنابيب Φ25 مم إلى Φ114 مم على نفس بنية مصدر الطاقة.

الأنبوب المتوافق: فولاذ مقاوم للصدأ 316L، تيتانيوم درجة 2. قطر الأنبوب الخارجي Φ3 مم – Φ12 مم. المعايير ذات الصلة: ASME BPE، FDA 21 CFR Part 11، ISO 14644.

تصنيع الخلايا الكهروضوئية — خطوط غازات العمليات والمواد الكيميائية عالية النقاء

يستخدم تصنيع الخلايا الكهروضوئية عمليات CVD وPECVD وأفران الانتشار التي تتطلب توصيل عالي النقاء للسلان (SiH₄)، الأمونيا (NH₃)، الفوسفين (PH₃)، وغازات المضافات المتخصصة عبر أنابيب أجهزة الفولاذ المقاوم للصدأ في نطاق Φ3 مم إلى Φ12 مم. تؤثر جودة اللحام بشكل مباشر على نقاء غاز العملية: تتسبب اللحامات الداخلية المؤكسدة أو المسامية في تلوث جسيمي وانبعاث رطوبة يؤثر على كفاءة الخلايا وتكرارية العملية عبر دورة الإنتاج.

تتميز منشآت تصنيع الخلايا الكهروضوئية ببصمة كبيرة وبيئات عالية الإنتاجية حيث يتم تركيب أنابيب الأجهزة بواسطة مقاولي المنشأة بدلاً من أطقم الأنابيب المتخصصة في أشباه الموصلات. يجعل متطلب تدريب المشغل ليوم واحد لنظام M12، والتصميم المتكامل الذي لا يتطلب وحدة تبريد خارجية، وتسامح جهد الشبكة ±20% قابلاً للنشر بواسطة فنيي الأجهزة في منشأة الإنتاج دون دعم البنية التحتية الذي تتطلبه أنظمة اللحام المداري التقليدية من النوع المقسم. يدعم خيار تكامل الذراع الروبوتية إنتاج التجميعات الفرعية للأنبوب الآلي لخطوط تصنيع وحدات الطاقة الكهروضوئية عالية الحجم حيث يكون تصنيع حزام أنابيب الأجهزة عنق زجاجة في الإنتاجية.

الأنبوب المتوافق: فولاذ مقاوم للصدأ 316L، بقطر خارجي Φ3 مم – Φ12 مم. التطبيق: خطوط أجهزة غاز عمليات CVD/PECVD، أنابيب توصيل المواد الكيميائية، مجمعات غازات أفران الانتشار.

الطاقة النووية — أنابيب أنظمة الأجهزة والتحكم في الخدمة المتعلقة بالسلامة

تستخدم أنظمة التحكم والأجهزة (I&C) في محطات الطاقة النووية أنابيب فولاذية مقاومة للصدأ ذات تجويف صغير — عادةً Φ6 مم إلى Φ12 مم من 316L أو 304L — لخطوط نبض قياس الضغط ودرجة الحرارة والتدفق التي تربط أجهزة النظام الأساسي بلوحات التحكم والأجهزة. تُصنف هذه الوصلات على أنها مكونات متعلقة بالسلامة بموجب الملحق B من 10 CFR 50 ويجب تصنيعها بموجب برنامج ضمان جودة نووي: تأهيل WPS/PQR بموجب القسم IX من ASME، وسجلات معلمات لكل لحام، وتتبع المواد من رقم الدفعة إلى موقع التركيب.

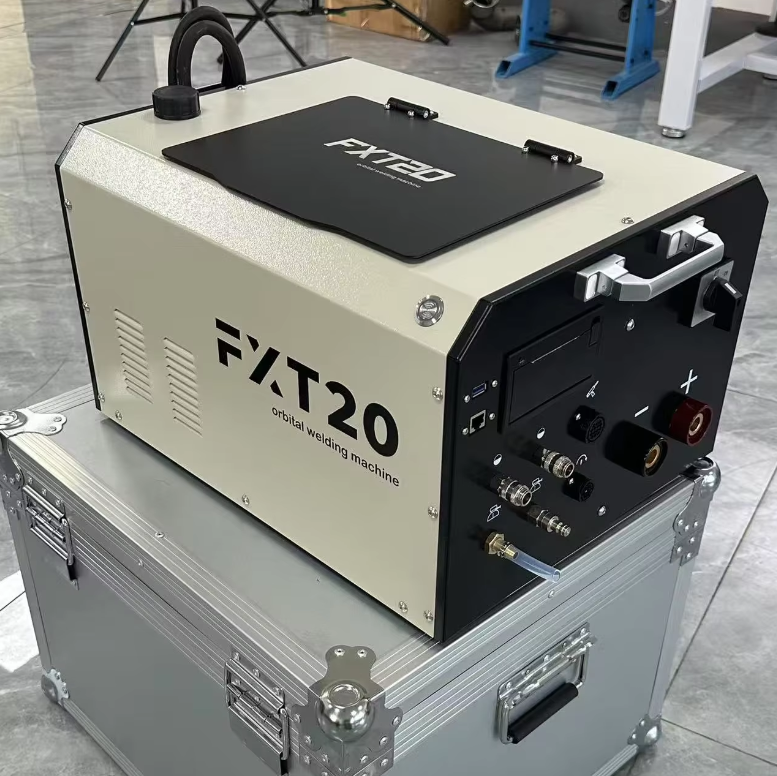

يسجل مصدر الطاقة FXT20 في نظام M12 التيار، جهد القوس، سرعة الدوران، والوقت لكل دورة لحام، مع تقارير لحام مطبوعة عند الطلب وتصدير بيانات USB للأرشفة. تلبي سلسلة وثائق اللحام هذه متطلبات 10 CFR 50 الملحق B وNQA-1 لتتبع الأنابيب ذات التجويف الصغير المتعلقة بالسلامة. يعالج تحمل جهد الشبكة ±20% متطلبًا تشغيليًا محددًا لبيئات المحطات النووية حيث قد لا تلبي جودة الطاقة في موقع تركيب الأجهزة التفاوت الأكثر صرامة لإمدادات اللحام المداري التقليدية. لأنابيب المساعدة النووية بأقطار أكبر، يغطي FXT40 Pro برؤوس من سلسلة K أنابيب Φ20 مم إلى Φ325 مم في نفس إطار التوثيق.

الأنبوب المتوافق: فولاذ مقاوم للصدأ 316L، 304L. قطر الأنبوب الخارجي Φ6 مم – Φ12 مم. المعايير ذات الصلة: ASME Section IX، 10 CFR 50 Appendix B، NQA-1، RCC-M (النووي الفرنسي).

نظام لحام M12 المكتبي المداري الدقيق — الأسئلة الشائعة

ما هو نطاق قطر الأنابيب الذي يغطيه نظام M12، وكيف يختلف عن سلسلة FXT20 C؟

يغطي نظام M12 المكتبي الأقطار الخارجية للأنابيب من Φ3 مم إلى Φ12 مم — وهو نطاق أنابيب الأجهزة ذات التجويف الدقيق المستخدمة في توزيع الغازات الفرعية لأشباه الموصلات، وخطوط الأجهزة التحليلية، ومعالجة سوائل المختبرات، وأنابيب نبض I&C النووية. تم تحسين الوحدة المتكاملة 500 × 380 × 300 مم مع تبريد مياه مدمج بسعة 2.2 لتر للتشغيل على الطاولة بحد أقصى لتيار اللحام المتوسط 30 أمبير.

يغطي FXT20 برؤوس مغلقة C5–C170 أنابيب Φ6.35 مم إلى Φ168 مم بإنتاج يصل إلى 200 أمبير، باستخدام مصدر طاقة ورأس لحام منفصلين لأعمال التركيب في الغرف النظيفة والمواقع. لأقطار الأنابيب الخارجية التي تزيد عن Φ12 مم في تطبيقات UHP، الصيدلانية، والغذائية، فإن سلسلة FXT20 C هي النظام الصحيح.

لماذا يعد لحام TIG النبضي ضروريًا للحام أنابيب التجويف الدقيق Φ3 مم إلى Φ6 مم؟

عندما يكون القطر الخارجي Φ3 مم إلى Φ6 مم وسماكة الجدار أقل من 0.5 مم، يتسبب قوس TIG المستمر للتيار المستمر في تراكم الحرارة والاحتراق قبل أن يصل اللحام إلى محيطه الكامل. يتناوب لحام TIG النبضي بين تيار ذروة عالٍ (ذوبان) وتيار أساسي منخفض (تصلب جزئي)، مما يتحكم في متوسط إدخال الحرارة لكل وحدة طول لحام. يتم برمجة معلمات النبض في نظام M12 — تيار الذروة، التيار الأساسي، التردد (هرتز)، ودورة العمل (%) — بشكل مستقل لكل جزء لحام وتخزن في مكتبة معلمات الخبراء المكونة من 200 مجموعة مفهرسة حسب قطر الأنبوب الخارجي وسماكة الجدار.

هل يتطلب نظام M12 مبرد مياه خارجي أو وحدة تبريد؟

لا. خزان تبريد المياه بسعة 2.2 لتر مدمج داخل الغلاف 500 × 380 × 300 مم. يعمل M12 بوصلة طاقة أحادية الطور 220 فولت تيار متردد وإمداد الأرجون — لا يلزم وجود مبرد خارجي، أو برج تبريد، أو وحدة تدوير مياه منفصلة. هذا هو الفرق العملي الأساسي عن تكوينات اللحام المداري الدقيق من النوع المنفصل، والتي تتطلب مصدر طاقة منفصل، ورأس، ووحدات تبريد.

ما هي وثائق اللحام التي ينتجها M12 لمراجعات SEMI، GMP، والنووية؟

تنتج الطابعة الحرارية المدمجة الخالية من الصيانة تقرير لحام لكل وصلة عند الطلب أو تلقائيًا بعد كل دورة، بما في ذلك: رقم البرنامج، قطر الأنبوب الخارجي، ملف التيار (قيم الذروة والأساس لكل جزء)، معلمات النبض، جهد القوس، سرعة الدوران، أوقات ما قبل التدفق وما بعد التدفق، والوقت. يسمح تصدير USB بأرشفة غير محدودة. يلبي هذا الإخراج: تتبع لحام SEMI F20 لخطوط أجهزة UHP لأشباه الموصلات، سجلات ASME BPE وFDA 21 CFR الجزء 11 لأنابيب التحليل الصيدلانية، ووثائق 10 CFR 50 الملحق B / NQA-1 لكل لحام لأنابيب I&C النووية المتعلقة بالسلامة.

هل يمكن دمج نظام M12 في خط إنتاج آلي؟

نعم. يتضمن M12 واجهة تكامل ذراع روبوت تسمح بتركيب رأس اللحام على ذراع روبوت لإنتاج التجميعات الفرعية للأنابيب الآلية. يضع الروبوت وصلات الأنابيب بالتسلسل ويطلق دورة اللحام؛ يدير نظام التحكم FXT20 جميع المعلمات والوثائق. يستخدم هذا التكوين في تصنيع حزام أنابيب الأجهزة الكهروضوئية عالية الحجم وإنتاج التجميعات الفرعية لخزائن غاز أشباه الموصلات حيث يعد إعادة التموضع اليدوي بين الوصلات عنق زجاجة في الإنتاجية. اتصل بفريق هندسة التطبيقات في FYID-Feiyide للحصول على مواصفات تكامل الذراع الروبوتية وتفاصيل بروتوكول الاتصال.

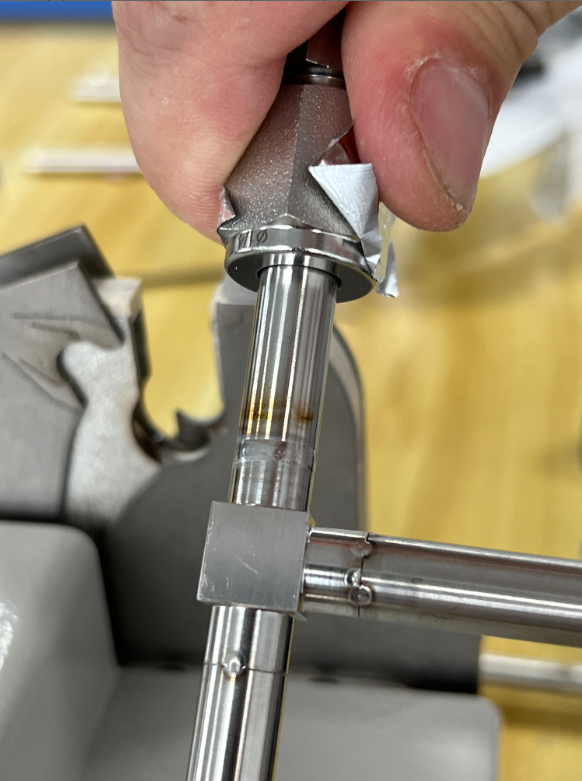

ما هو الحد الأدنى من الخلوص المحوري الذي يتطلبه رأس اللحام M12 للوصول إلى وصلة؟

الحد الأدنى للمسافة الصافية المحورية (الخلوص على طول محور الأنبوب بين الوصلة والمكون المجاور الأقرب): 12.2 مم للأنابيب بقطر خارجي يصل إلى Φ6.8 مم؛ 26.4 مم للأنابيب بقطر خارجي من Φ10 مم إلى Φ12 مم. بالنسبة لأنابيب الأجهزة في خزائن الغاز أو مجموعات VMB حيث يكون الخلوص المحوري مقيدًا، يرجى تقديم رسم التخطيط إلى فريق تطبيقات FYID-Feiyide لتأكيد إمكانية الوصول قبل الطلب.

لتأكيد قطر الأنبوب الخارجي وسماكة الجدار، أو التحقق من تغطية مكتبة معلمات الخبراء، أو مواصفات تكامل الذراع الروبوتية، يرجى الاتصال بفريق هندسة التطبيقات في FYID-Feiyide. يتوفر رأس اللحام M12 كجزء من النظام المكتبي المتكامل الكامل — لا يتم تقديمه بشكل منفصل عن مصدر الطاقة المتكامل FXT20 في هذا التكوين.
