دراسة حالة: كيف حقق مرفق ألبان أمريكي عائد استثمار في 8 أسابيع باستخدام نظام FXT20 الجاهز
الصناعة: الأغذية والمشروبات – معالجة الألبان | الموقع: الولايات المتحدة | المنتج: نظام اللحام المداري المغلق FYID FXT20 | وقت القراءة: 8 دقائق
خلفية المشروع: 2000 متر من أنابيب ASME BPE الصحية بميزانية عمالة ضيقة
في أوائل عام 2025، بدأت منشأة كبيرة لمعالجة الألبان في الولايات المتحدة أعمال البناء في جناح إنتاج جديد. شمل النطاق تركيب أكثر من 2000 متر من الأنابيب الصحية المصنوعة من الفولاذ المقاوم للصدأ - خطوط المنتجات، ودوائر عودة CIP (التنظيف في المكان)، ومجمعات المرافق - جميعها من الفولاذ المقاوم للصدأ 316L، تتراوح أقطارها الخارجية من ½ بوصة (12.7 مم) إلى 4 بوصات (101.6 مم)، وبسمك جدار يتراوح بين 1.5 مم و 2.5 مم.
تم تحديد كل وصلة في النظام وفقًا لمعيار ASME BPE (معدات المعالجة الحيوية): تشطيب سطحي داخلي SF1 (Ra ≤ 0.51 ميكرومتر)، وثائق لحام كاملة يمكن تتبعها إلى مواصفات الأنابيب وموقع الوصلة، والامتثال لممارسات التصنيع الجيدة (GMP) لمنشأة ألبان تخضع لتفتيش وزارة الزراعة الأمريكية.
واجه فريق الهندسة بالمنشأة مشكلة أصبحت شائعة الآن في بناء مصانع معالجة الأغذية الأمريكية: لم يتمكن سوق العمل الإقليمي من توفير العدد المطلوب من اللحامين اليدويين المعتمدين من فئة 3-A لتنفيذ النطاق ضمن الجدول الزمني للمشروع. عادت عروض أسعار مقاولي اللحام بزيادة 40% عن ميزانية العمل للمشروع، مع جداول زمنية للتوافر كانت ستؤدي إلى تأخير تاريخ افتتاح المنشأة بمقدار 11 أسبوعًا.
كان قرار تقييم اللحام المداري الآلي مدفوعًا بالميزانية والجدول الزمني، وليس بتفضيل الأتمتة. كان السؤال هو ما إذا كان النظام المداري يمكن أن يفي بمتطلبات تشطيب السطح ASME BPE، وينتج وثائق اللحام الخاصة بممارسات التصنيع الجيدة التي تحتاجها المنشأة، ويتم نشره بسرعة كافية لاستعادة الجدول الزمني.
لماذا تم اختيار نظام اللحام المداري المغلق FXT20
قامت المنشأة بتقييم ثلاثة أنظمة لحام مداري. تم اختيار نظام FYID FXT20 برؤوس لحام مغلقة من السلسلة C بناءً على أربعة معايير كانت مهمة لقرار فريق الهندسة.
مصدر طاقة واحد يغطي نطاق القطر الكامل للأنابيب
يتطلب نطاق الأنابيب في المنشأة - من ½ بوصة إلى 4 بوصات (القطر الخارجي) - ثلاثة نماذج من رؤوس اللحام: C10 (Φ6.35 مم – Φ25.4 مم)، C80 (Φ12.7 مم – Φ76.2 مم)، و C120 (Φ19.0 مم – Φ114.3 مم). يقوم مصدر طاقة FXT20 واحد بتشغيلها جميعًا بشكل متبادل، مع تغيير الرأس في أقل من 10 دقائق. تتطلب الأنظمة المنافسة مصدر طاقة منفصل لكل حجم رأس، مما كان سيزيد بشكل كبير من التكلفة الرأسمالية وعدد الآلات التي تتطلب إدارة المشغل في الموقع.
وثائق اللحام المدمجة لتدقيق ممارسات التصنيع الجيدة (GMP)
يقوم الطابعة الصناعية المدمجة في FXT20 بإنشاء تقرير لحام مطبوع لكل وصلة: رقم برنامج اللحام، القطر الخارجي وسمك الجدار للأنابيب، ملف التيار حسب الجزء، سرعة السير، جهد القوس، أوقات التدفق المسبق واللاحق، والطابع الزمني. يلبي هذا الإخراج بشكل مباشر متطلبات سجل اللحام في القسم MJ من ASME BPE ويوفر إمكانية تتبع المعلمات لكل وصلة المطلوبة لتوثيق تدقيق ممارسات التصنيع الجيدة في المنشأة. قدمت الأنظمة المنافسة تسجيل البيانات فقط عبر USB خارجي - لا توجد إمكانية طباعة على الجهاز، مما كان سيتطلب برامج إضافية وكمبيوتر محمول مخصص في محطة اللحام.
مزيج لحام فضي أبيض بدون تخليل
يُنشئ رأس اللحام المغلق من السلسلة C جوًا من الأرجون مغلقًا بزاوية 360 درجة حول وصلة الأنبوب بأكملها - السطح الخارجي للحام والجدار الداخلي للأنبوب في وقت واحد - من خلال قناة الغاز المدمجة بالرأس. لا يلزم وجود خط تطهير خلفي داخلي منفصل. يكون الجزء الداخلي للحام الناتج على الفولاذ المقاوم للصدأ 316L فضيًا أبيض وخاليًا من الأكسيد، مما يلبي متطلبات ASME BPE SF1 بدون تخليل بعد اللحام. يعد التخليل بحمض النيتريك/الهيدروفلوريك خطرًا على ممارسات التصنيع الجيدة (GMP) في منشأة غذائية تابعة لوزارة الزراعة الأمريكية ولم يكن خيارًا مقبولًا لفريق الهندسة.
تدريب مشغل ليوم واحد
تقوم مكتبة معلمات الخبراء الذكية في FXT20 بتوليد معلمات لحام متعددة الأجزاء تلقائيًا من مدخلات قطر الأنبوب وسمك الجدار. تم تدريب اثنين من المشغلين العامين - لم يكن لأي منهما شهادة TIG سابقة - على كفاءة الإنتاج في يوم واحد. لم تتمكن المنشأة من توفير لحامين يدويين معتمدين إضافيين لـ TIG ضمن الجدول الزمني للمشروع؛ كانت متطلبات التدريب ليوم واحد عاملاً حاسمًا.
التنفيذ: من فك التعبئة إلى أول لحام إنتاجي
حالة التعبئة والوصول

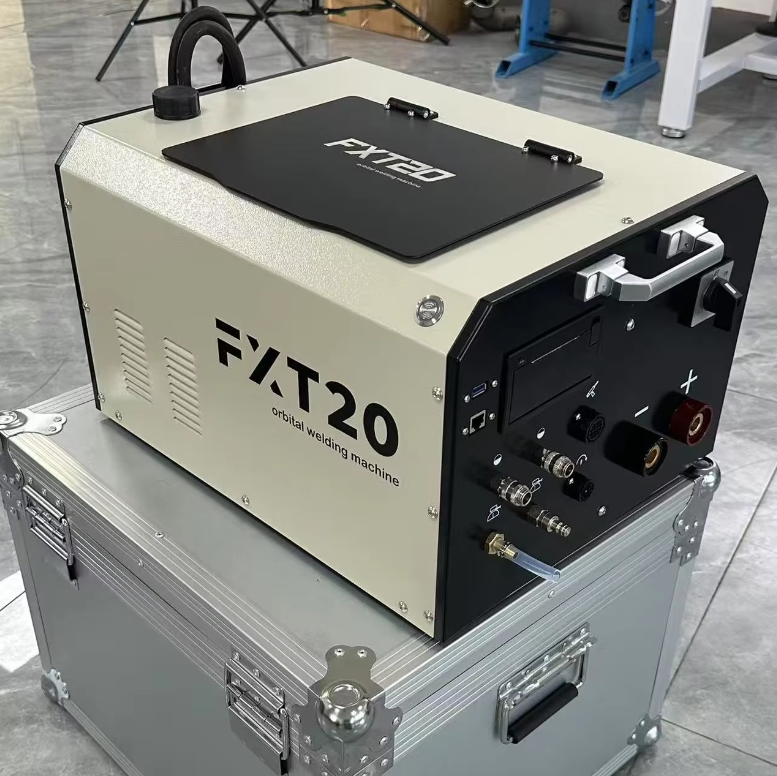

شحن نظام FXT20 من مصنع FYID-Feiyide في علب حماية مزدوجة من الألومنيوم المستخدم في الطيران - مقاومة للماء والصدمات ومصنفة للضغط للشحن البحري. وصل الجهاز إلى المنشأة بعد رحلة بحرية وبرية لمسافة 10000 ميل وهو في حالة معايرة كاملة، دون أي ضرر لرأس اللحام الدوار أو مجموعة قطب التنغستن. تضمنت قائمة التعبئة كل المواد الاستهلاكية والأدوات المطلوبة لأول لحام: آلة سن قطب التنغستن، خرطوم توصيل غاز الأرجون، خرطوم مياه التبريد، قابس تحويل، تركيبات خرطوم الغاز، والمجموعة الكاملة من تجهيزات التثبيت لرؤوس السلسلة C.
الإعداد والتشغيل
أكمل مشرف الصيانة في المنشأة واثنين من المشغلين المعينين الإعداد الأولي في 4 ساعات في يوم الوصول: تركيب مصدر الطاقة، وملء دائرة تبريد المياه بالماء منزوع الأيونات، وتوصيل إمداد الأرجون، وتركيب رأس C10 للمواصفات الأولية للأنبوب (¾ بوصة قطر خارجي، 1.65 مم سمك جدار، 316L). تم تحميل مكتبة معلمات الخبراء في FXT20 بمواصفات الأنابيب المتكررة الثلاثة للمصنع قبل أول وردية عمل. لم يكن هناك حاجة لفني ميداني من FYID في الموقع للتشغيل - غطت الدعم عبر الفيديو عن بعد من فريق هندسة التطبيقات في FYID أسئلة الإعداد الأولية في مكالمة مدتها 45 دقيقة.
التشغيل الإنتاجي
عمل النظام ورديتين في اليوم لمدة 7 أسابيع. كان متوسط الإنتاج 28 وصلة موثقة لكل وردية - 56 وصلة في اليوم - مما غطى النطاق المكون من 320 وصلة مع بقاء وقت كافٍ للتحقق من إعادة العمل وأيام صيانة النظام. أدار المشغلان الإنتاج الكامل: أحدهما يشغل FXT20 ويتولى تركيب الوصلات، والآخر يدير إمداد الأرجون ومستوى مياه التبريد وتسجيل تقارير اللحام. حل هذا الطاقم المكون من شخصين محل فريق اللحام المعتمد المكون من ثمانية أشخاص الذي استند إليه عرض سعر مقاول اللحام اليدوي TIG.
نتائج كمية
| المقياس | لحام TIG اليدوي (متوقع) | لحام مداري FXT20 (فعلي) |
|---|---|---|
| عدد المشغلين المطلوبين | 8 لحامين معتمدين | 2 مشغلين عموميين |
| مدة المشروع | 18 أسبوعًا (تقديري) | 7 أسابيع (فعلي) |
| معدل الرفض الأولي (فحص بصري + منظار داخلي) | 4-6% (متوسط صناعي للحام TIG الصحي اليدوي) | 0.3% (فعلي) |
| التخليل بعد اللحام المطلوب | نعم (خطر على ممارسات التصنيع الجيدة في المنشآت الغذائية) | لا |
| طريقة توثيق اللحام | أوراق سجل يدوية | تقارير لحام مطبوعة، لكل وصلة |
| الامتثال لمعيار ASME BPE SF1 | يتطلب التحقق بعد اللحام لكل وصلة | متحكم فيه بالعملية، متسق عبر جميع الوصلات الـ 320 |
| فترة استرداد المعدات | غير متوفر | 8 أسابيع من أول لحام إنتاجي |
تخفيض العمالة بنسبة 87%
حل فريق FXT20 المكون من مشغلين محل فريق لحام TIG اليدوي المعتمد المكون من ثمانية أفراد - وهو تخفيض بنسبة 87.5% في عدد العمالة اللحامين في هذا النطاق. وبأسعار اللحامين الصحيين المعتمدين السائدة في الولايات المتحدة والتي تتراوح بين 55 و 75 دولارًا في الساعة، يمثل فارق تكلفة العمالة في نطاق 18 أسبوعًا بإنتاج ورديتين توفيرًا تجاوز تكلفة نظام FXT20 في غضون 8 أسابيع من التشغيل. أكد مدير المشروع في المنشأة رقم الاسترداد البالغ 8 أسابيع بناءً على توفير العمالة وحده، قبل احتساب قيمة ضغط الجدول الزمني لإكمال المشروع قبل 11 أسبوعًا من الجدول الزمني للحام TIG اليدوي.
معدل رفض أولي بنسبة 0.3%
عبر جميع الوصلات الـ 320، حدد الفحص البصري والفحص بالمنظار الداخلي وصلة واحدة تتطلب إعادة لحام - وهو معدل رفض أولي بنسبة 0.3%. نتجت الوصلة المرفوضة الوحيدة عن انخفاض ضغط إمداد الأرجون خلال دورة لحام واحدة (خطأ المشغل - لم يتم استبدال أسطوانة الأرجون قبل انخفاض الضغط عن الحد الأدنى للتدفق المسبق). أبلغ نظام الكشف عن الشذوذ في اللحام في FXT20 عن الحدث في طباعة تقرير اللحام؛ تم تحديد الوصلة وإعادة لحامها وإعادة فحصها خلال نفس الوردية. كان المعدل التاريخي للرفض الأولي للحام TIG الصحي اليدوي على نطاق مواصفات الأنابيب هذه في المنشأة نفسها في التركيب السابق يتراوح بين 4% و 6%.
أصبحت المنشأة الآن أولاً في الأتمتة
بعد اكتمال المشروع، قام فريق الهندسة في المنشأة بتوحيد نظام FXT20 كطريقة افتراضية لجميع أعمال تركيب وتعديل الأنابيب الصحية الجديدة من نوع 316L في المنشأة. تم تدريب فريق الصيانة على النظام كأداة استجابة أولية لأعمال إصلاح وتوسيع الأنابيب داخل المنشأة، ليحل محل الممارسة السابقة المتمثلة في استدعاء لحامين TIG المتعاقدين لأي عمل يتعلق بالأنابيب الصحية.
ملاحظات فنية لمشاريع الألبان وأنابيب الأغذية الصحية
بالنسبة للمهندسين وفرق المشتريات التي تقيّم اللحام المداري لنطاقات أنابيب معالجة الألبان أو الأغذية المماثلة، فإن المعايير الفنية التالية من هذا المشروع قابلة للتطبيق مباشرة.
مواصفات الأنابيب الملحومة
الفولاذ المقاوم للصدأ 316L، أنبوب صحي ASTM A270، نطاق القطر الخارجي ½ بوصة (12.7 مم) إلى 4 بوصات (101.6 مم)، سمك الجدار 1.5 مم إلى 2.5 مم. لحام تناكبي محيطي بمرور واحد ذاتي (بدون سلك حشو). نقاء الأرجون: 99.999% (5N). وقت التدفق المسبق: 5 ثوانٍ. وقت التدفق اللاحق: 15 ثانية.
اختيار رأس اللحام
رأس C10 (Φ6.35 مم – Φ25.4 مم) للأنابيب بقطر ½ بوصة و ¾ بوصة؛ رأس C80 (Φ12.7 مم – Φ76.2 مم) للأنابيب بقطر 1 بوصة إلى 3 بوصات؛ رأس C120 (Φ19.0 مم – Φ114.3 مم) للأنابيب بقطر 4 بوصات. تم تشغيل جميع الرؤوس الثلاثة من مصدر طاقة FXT20 واحد. استغرق تغيير الرأس في المتوسط 8 دقائق بما في ذلك نقل توصيل الأرجون واختيار البرنامج.
التركيب والإعداد قبل اللحام
تم قطع أطراف الأنابيب باستخدام آلة قطع الأنابيب الكوكبية CM4 على طاولة التصنيع، مما أدى إلى الحصول على أسطح نهائية مربعة وخالية من الشوائب بدون جلخ ثانوي. فجوة التركيب: من صفر إلى 0.1 مم. تم تنظيف أطراف الأنابيب بالأسيتون قبل كل وصلة. لا توجد لحامات تجميع - يحافظ مثبت رأس السلسلة C على محاذاة الأنبوب خلال دورة اللحام الكاملة.
مواصفات مياه التبريد
ملأت المياه منزوعة الأيونات دائرة التبريد الداخلية لـ FXT20. قام فريق صيانة المنشأة بفحص مستوى الماء في بداية كل وردية واستبدل الماء كل 30 يومًا. تم تجنب مياه الصنبور بشكل صريح - يعد تراكم المعادن في قنوات تبريد الشعلة هو السبب الرئيسي للفشل المبكر للشعلة في بيئات اللحام المداري للإنتاج المستمر.
الأسئلة المتكررة - FXT20 لأنابيب الألبان والأغذية الصحية
هل يلبي FXT20 متطلبات معيار 3-A الصحي لأنابيب الألبان؟
نعم. تُنتج غرفة الأرجون المغلقة لحامات داخلية فضية بيضاء وخالية من الأكسيد على الفولاذ المقاوم للصدأ 316L تُلبي متطلبات تشطيب السطح الداخلي للمعيار الصحي 3-A رقم 63-03. لا يلزم التخليل أو التخميل بعد اللحام. يتوافق شكل خرزة اللحام - المتسق والسلس والخالي من القطع أو التداخل - مع متطلبات تصميم دائرة CIP (التنظيف في المكان) لبيئات معالجة الألبان.
ما هي وثائق ASME BPE التي ينتجها FXT20؟
تُصدر الطابعة الصناعية المدمجة في FXT20 تقرير لحام مطبوع لكل وصلة: رقم برنامج اللحام، القطر الخارجي للأنابيب وسمك الجدار، ملف التيار حسب الجزء (التصاعد، الحالة الثابتة، الانحلال)، سرعة السير، جهد القوس، أوقات التدفق المسبق واللاحق، والطابع الزمني. يلبي هذا الإخراج بشكل مباشر متطلبات سجل اللحام في القسم MJ من ASME BPE ويوفر سجل التتبع المطلوب لتوثيق تشغيل منشآت ممارسات التصنيع الجيدة (GMP). يتيح تصدير USB أرشفة رقمية غير محدودة.
كم من الوقت يستغرق إعداد FXT20 لقطر أنبوب جديد؟
يستغرق تغيير الرأس بين موديلات السلسلة C أقل من 10 دقائق. بالنسبة لأبعاد الأنابيب المخزنة في مكتبة معلمات الخبراء، يكون اختيار البرنامج خطوة واحدة على شاشة اللمس - لا يوجد إعادة حساب يدوي للمعلمات. بالنسبة لمواصفات أنبوب جديدة لم يتم إدخالها في المكتبة بعد، تقوم المكتبة بتوليد برنامج أولي من إدخال القطر الخارجي وسمك الجدار؛ عادة ما يتطلب ضبط هذا البرنامج من 2 إلى 3 لحامات تجريبية على أنابيب الخردة قبل تأهيل الإنتاج.
هل يمكن لـ FXT20 لحام الأنابيب في الأماكن الضيقة - مثل المسافات الضيقة لرفوف الأنابيب أو التركيبات فوق السقف؟
تُعد رؤوس السلسلة C هي رؤوس اللحام المداري المغلقة الأكثر إحكامًا في نطاق منتجات FXT20. يزن رأس C10 (لأنبوب يتراوح قطره من ¼ بوصة إلى 1 بوصة) 1.8 كجم ويتصل بمصدر طاقة FXT20 عبر كابل مرن بطول 3 أمتار. يمكن وضع الرأس في أماكن لا يمكن الوصول إليها بواسطة شعلة TIG اليدوية وحامل الشعلة. بالنسبة للتركيبات التي يكون الوصول إليها مقيدًا بسبب مسارات الأنابيب الموجودة أو الأعضاء الهيكلية أو ظروف فوق السقف، يرجى تقديم تخطيط التركيب إلى فريق تطبيقات FYID-Feiyide لتأكيد خلوص الرأس قبل الشراء.
ما هي التكلفة الإجمالية للمستهلكات لكل وصلة لحام باستخدام FXT20؟
تغلبت تكلفة المستهلكات لكل وصلة في مشروع الألبان الأمريكي على استهلاك غاز الأرجون: ما يقرب من 0.15 - 0.20 متر مكعب من الأرجون لكل وصلة (5 ثوانٍ تدفق مسبق، 15 ثانية تدفق لاحق، دورة لحام من 45 إلى 90 ثانية حسب القطر الخارجي للأنبوب). كان تآكل قطب التنغستن ضئيلاً - استمر قطب تنغستن واحد لمدة تتراوح بين 80 إلى 120 وصلة قبل أن يحتاج إلى إعادة الشحذ باستخدام آلة سن قطب التنغستن المرفقة. لا تعد تكلفة استبدال مياه التبريد بأسعار المياه منزوعة الأيونات تكلفة متغيرة كبيرة.
